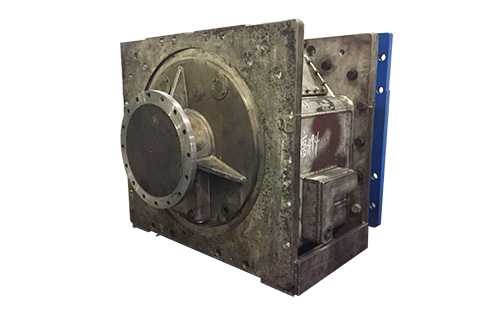

液力偶合器转子

液力偶合器转子组件的拆卸方法：

（1）将输入端和输出端联轴器的两半联轴节脱开。

（2）卸下偶合器箱盖上的螺钉，打开输出端面的观察孔，卸下导管尾端与调控机构杆系的连接柱销，使导管与杆系分离，然后吊下箱偶。

（3）将导管壳体与泵壳体上的进排油内管的定位螺钉卸下，将二管沿轴向脱开。

（4）拆下输入端安装板和输出端安装板上的螺钉和定位销。

（5）将泵壳体和导管壳体连同其安装板和旋转组件一起吊出箱体放到支架上，保证吸油管不接触地面。

（6）拆下输入轴和输出轴上的半联轴节。

（7）从输入端将泵壳体连同输入端安装板一起拆下，滚柱轴承内环仍留在输入油上。

（8）拆下输出端上的螺钉并拆下端盖，然后将导管壳体连同输出端安装板一起从输出轴上分离下来。

（9）将旋转组件吊起使输出轴垂下，将外壳垫起，从输入轴上拆下主动齿轮和键。

（10）卸下输入轴与背壳之间连接螺钉和定位销，利用轴法兰上拆卸螺钉将输入轴顶出。

（11）余下的回转组件倒置，输出轴朝上，将外壳与泵轮之间的螺钉和定位销拆下，吊起外壳，然后再拆下泵轮和背壳之间的螺钉和定位销，将泵轮、泵轮轴承套、泵轮挡板等一起吊出。

（12）将涡轮等件翻过来，拖住背壳法兰，使输出轴下垂，拆下轴向挡圈，将输出轴压出。
