型号 | L | D | D1 | B | L1 | 输入端 | 输出端 | 充油量 | 重量
(不包括油)
(Kg) | 最高转速
(r/min) | 过载系数 |
d1max | H1max | d2max | H2max | max | min |
YOXⅡZ400 | 460 | Φ480 | Φ315 | 150 | 10 | Φ60 | 150 | Φ60 | 140 | 9.3 | 4.65 | 68 | 1500 | 2～2.5 |
YOXⅡZ450 | 520 | Φ530 | Φ315 | 150 | 10 | Φ70 | 140 | Φ75 | 140 | 13 | 6.5 | 82 | 1500 | 2～2.5 |
YOXⅡZ500 | 560 | Φ590 | Φ400 | 190 | 15 | Φ85 | 145 | Φ85 | 170 | 19.2 | 9.6 | 148 | 1500 | 2～2.5 |
YOXⅡZ560 | 620 | Φ650 | Φ400 | 190 | 15 | Φ100 | 180 | Φ90 | 170 | 27 | 13.5 | 173 | 1500 | 2～2.5 |
YOXⅡZ600 | 650 | Φ69 | Φ500 | 210 | 15 | Φ100 | 180 | Φ90 | 170 | 36 | 18 | 185 | 1500 | 2～2.5 |
YOXⅡZ650 | 660 | Φ740 | Φ500 | 210 | 15 | Φ130 | 200 | Φ125 | 225 | 46 | 23 | 265 | 1500 | 2～2.5 |
YOXⅡZ750 | 790 | Φ842 | Φ630 | 265 | 20 | Φ150 | 250 | Φ14 | 250 | 68 | 34 | 422 | 1500 | 2～2.5 |
YOXⅡZ875 | 860 | Φ978 | Φ630 | 265 | 20 | Φ160 | 265 | Φ160 | 280 | 111 | 55.5 | 590 | 1500 | 2～2.5 |
YOXⅡZ1000 | 970 | Φ1125 | Φ700 | 300 | 25 | Φ160 | 280 | Φ160 | 250 | 144 | 72 | 810 | 1000 | 2～2.5 |

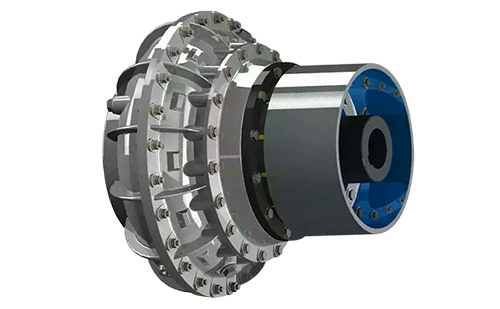

YOXIIZ400液力偶合器的实质是离心泵与涡轮机的组合。主要由输入轴、输出轴、泵轮、涡轮、外亮、辅室及安全保护装置等构成。输入轴一端与动力机相连，另一端与泵鸵相连：输出轴一端与涡轮相连，另一端与工作机相连。泵轮与涡轮对称布置，轮内布置一定数量的叶片。外壳与泵轮固联成密封腔，腔内充填工作液体以传递动力；当原动机通过输入轴带动泵轮旋转时，充填在工作腔内的工作液体受离心力和工作轮叶片的作用由半径较小的泵轮入口被加速加压抛向半径较大的泵轮出口，同时液体的动量矩产生增量，即偶合器泵轮将输入的机械能转化成了液体动能：当携带液体动能的工作液体由泵轮出口冲向对面的涡轮时，液流便沿涡鸵叶片所形成的流道做向心流动，同时释放液体动能转化成机械能驱动涡轮旋转并带动负载做功。就这样工作液体在工作腔内周而复始地做螺旋环流运动，于是输出与输入在没有任何直接机械联接的情况下，仅靠液体动能便柔性地联接在一起了。保定恒生液力偶合器制造有限公司专业生产各种型号限矩型液力偶合器，其生产的限矩型液力偶合器具有轻载起动、过载保护、减缓冲击、隔离扭振、协调多机均衡驱动、柔韧制动和节能功能，能有效的保护电机和工作机不受损坏，广泛应用于矿山、电力、冶金、煤炭、石油、皮革、建设、建材、化工、纺织、轻工、木工、交通等行业。
